Прошивка индикации СМА Haier

Контроллер CY8C21234-24SXI для сма Haier прошивка



прошивка Haier сенсорная панель

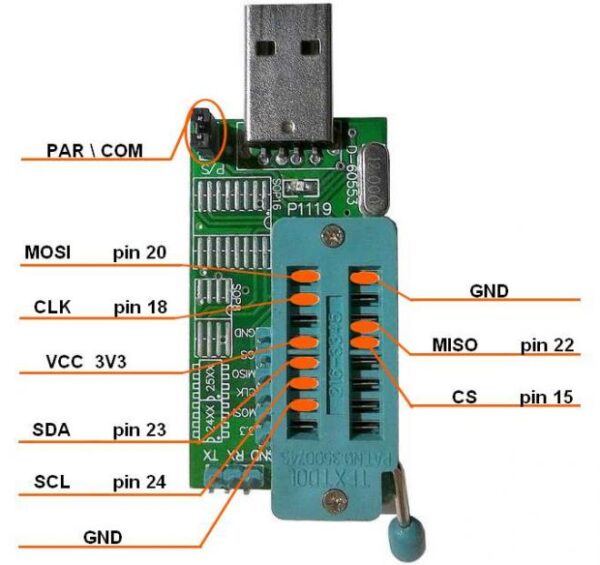

Основу программатора составляет плата «CH341A Mini Programmer». Плата имеет разные модификации, существуют также другие платы, выполненные на основе микросхемы CH341A (или CH341).


Для вхождения в режим программирования требуются  дополнительный узел.

Доработанная схема показана на рисунке ниже. Узел управления напряжением выполнен на транзисторе Q1. Резисторы R3 и R5 гарантируют отсутствие напряжения в состоянии «выключено». При программировании в составе устройства цепи питания микросхемы должны отключаться от остальных цепей. Допустимо оставлять только блокировочные конденсаторы малой емкости. Работа с конденсаторами большой емкости не проверялась и, скорее всего, невозможна. Отделение цепей питания необходимо не только для того, чтобы снизить нагрузку на программатор, но и для того, чтобы избежать подачи повышенного напряжения на узлы, которые на это не рассчитаны (например – трехвольтовая память).

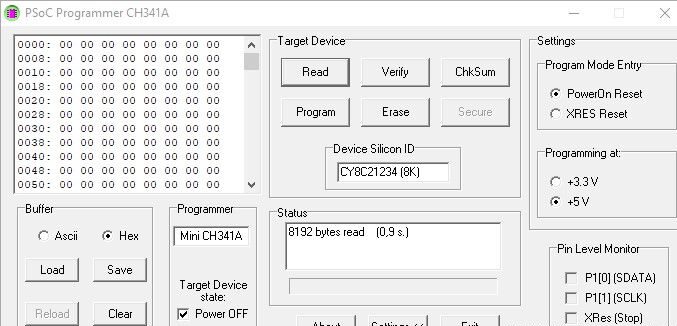

Прошивка проводится в программе «PSoC Programmer CH341A»
